1、建筑用石分为鹅卵石、卵石和碎石。卵石、碎石按技术要求分为Ⅰ类、 Ⅱ类和Ⅲ类。
2、Ⅰ类，宜用于强度等级大于C60的混凝土；Ⅱ类，宜用于强度等级C30一C60及抗冻抗渗及其他要求的混凝土；Ⅲ类，宜用于强度等级小于C30的混凝土。三类建筑用卵石和碎石的质量和技术要求、颗粒级配见国家标准。
3、鹅卵石：由自然风化、水流搬运和分选、堆积形成的，粒径大于4.75mm的岩石颗粒。天然鹅卵石8-10cm还可用于建筑行业，建筑填充、铺地、鹅卵石墙装饰等。

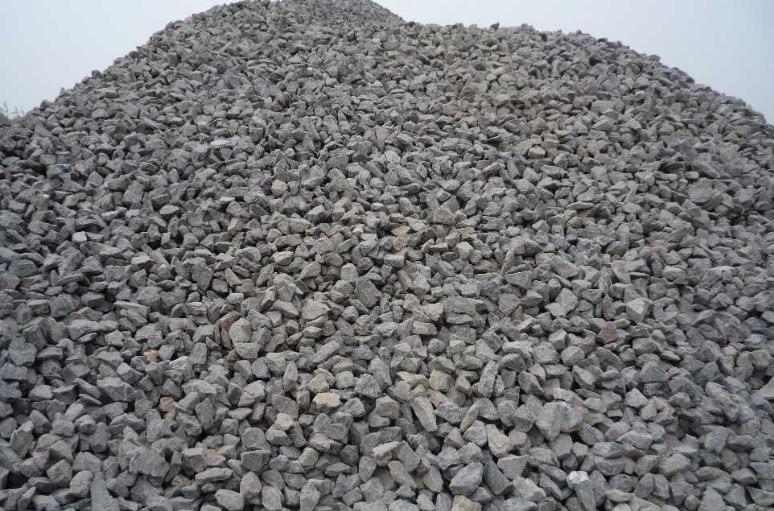

4、碎石：天然岩石、卵石或矿山废石经机械破碎、筛分制成的，粒径大于4.75mm的岩石颗粒。· 天然岩石或卵石经机械破碎、筛分制成的， 粒径大于4.75mm的岩石颗粒。
5、卵石和碎石颗粒的长度大于该颗粒所属相应粒级的平均粒径2.4倍者为针状颗粒；厚度小于平均粒径0.4倍者为片状颗粒（平均粒径指该粒级上、下限粒径的平均值）。
6、卵石或碎石则要求按2.36毫米、4.75毫米、9.5毫米、16.0毫米、9.0毫米、26.5毫米、31.5毫米、37.5毫米、53.0毫米、63.0毫米、75.0毫米、90.0毫米各筛的累计筛余量达到规定的某一连续粒级的颗粒级配。
7、也可以筛分出单粒级的颗粒级配要求的卵石和碎石。单粒级的卵石和碎石一般用于组合成具有要求级配的连续粒级；它也可与连续粒级的卵石或碎石混合使用，以改善它们的级配或配成具较大粒度的连续粒级。
扩展资料：
1、粗骨料的颗粒形状以近立方体或近球状体为最佳，但在岩石破碎生产碎石的过程中往往产生一些针片状，使骨料的空隙率增大，并降低混凝土的强度，特别是抗折强度。针状指长度大于该颗粒所属粒级平均粒径的2.4倍的颗粒。
2、片状是指厚度小于平均粒径0.4倍的颗粒。粗骨料的表面特征指表面粗糙程度。碎石表面比卵石粗糙，且多棱角，因此，拌制的混凝土拌合物流动性较差，但与水泥粘结强度较高，配合比相同时，混凝土强度相对较高。
3、卵石表面较光滑，少棱角，因此拌合物的流动性较好，但粘结性能较差，强度相对较低。但若保持流动性相同，用卵石可比碎石少用适量水。
