双膛式石灰窑是一种常用于生产高质量石灰的炼制设备，其独特的结构设计和操作方式使其在石灰生产领域中备受青睐。介绍双膛式石灰窑的结构图及其工作原理。

双膛式石灰窑结构图

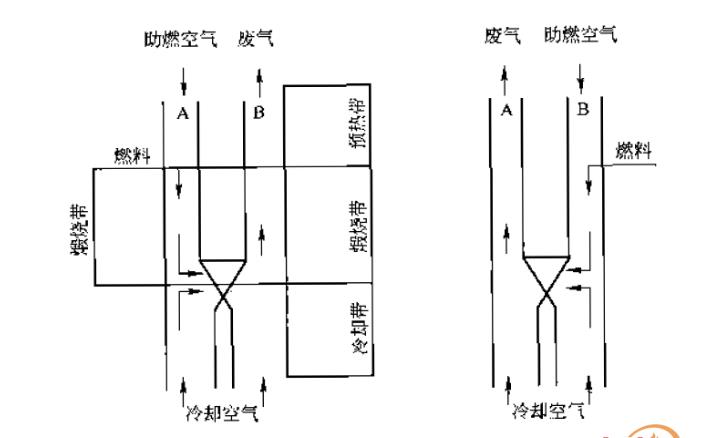

双膛式石灰窑的结构如下所示：

整体结构：

双膛式石灰窑由砖石或混凝土等耐火材料构建而成，通常呈圆筒形状，分为上部和下部两个窑膛。窑体周围设有绝热材料，以减少热量损失。

窑膛：

每个窑膛内部都有足够的空间容纳石灰石和燃料。

窑膛顶部设有加热炉，用于提供高温以煅烧石灰石。

窑膛底部设有通道，用于连接两个窑膛以及热风和烟气的流动。

燃烧系统：

燃烧系统通常位于窑体底部，负责燃烧燃料（如木炭、煤等）产生的热能。

热风和烟气从燃烧系统进入通道，通过底部的环形通道进入另一个窑膛。

控制系统：

控制系统负责监测和调节窑内温度、通风和燃烧过程，以确保石灰的质量和生产效率。

控制系统通常配备温度传感器、风扇和自动阀门等设备，以实现自动化生产。

工作原理

双膛式石灰窑的工作原理如下：

投料阶段：

首先，将未经破碎的石灰石和燃料（通常为木炭或煤）分别装入两个窑膛中。

石灰石和燃料的比例通常根据生产要求和窑的设计而定，以确保石灰石在适当的温度下完全煅烧。

加热阶段：

启动燃烧系统，点燃燃料，产生高温的热能。

热能通过窑膛顶部的加热炉传递给石灰石，使其达到煅烧所需的温度（通常在800°C至1000°C之间）。

石灰石在高温下分解成石灰和二氧化碳，石灰被收集并用于各种工业和建筑应用。

换向阶段：

每隔一定时间（通常约15分钟），控制系统会自动调节通风和燃烧过程，以实现热风和烟气在两个窑膛之间的交替流动。 这种交替流动有助于提高石灰的生产效率和质量，确保石灰在整个生产过程中受到均匀的加热。

产物收集：

经过煅烧后的石灰被收集并进行处理，以满足不同行业的需求。

二氧化碳等副产物则被排出窑外，以减少对环境的影响。

双膛式石灰窑以其高效的生产工艺和优质的产物而闻名于业界。然而，由于其复杂的结构和高度自动化的控制系统，建设和维护双膛式石灰窑需要相当大的投资和技术支持。尽管如此，对于需要大量高质量石灰的行业来说，双膛式石灰窑仍然是一种不可或缺的重要设备。
