辊道窑温度控制系统设计及分析

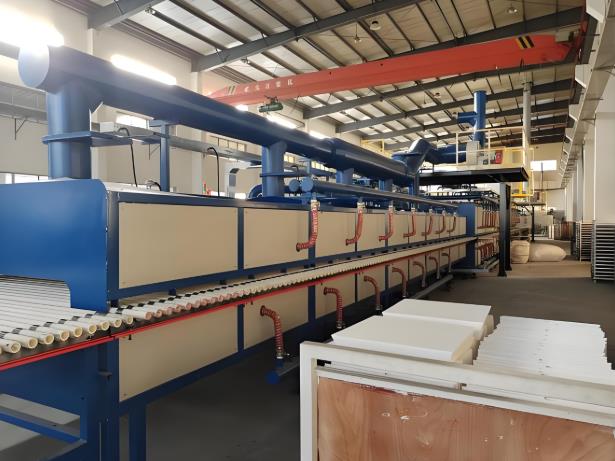

辊道窑是现代工业中广泛使用的连续式加热设备，像陶瓷、锂电材料等产品的烧成，都离不开它。它的核心工艺要求就是实现精准、稳定的温度控制。一套优秀的辊道窑温度控制系统设计及分析，直接决定了产品的合格率、能耗水平与生产效率。

这套系统的设计，首要任务是构建一个分层的控制架构。沿着窑炉的长度方向，从预热带、烧成带到冷却带，会被划分成几十个甚至上百个独立的温区。每个温区都是一个独立的控制回路，通常采用高性能的智能PID调节器作为“大脑”。PID算法能根据设定温度与实测温度的偏差，进行比例、积分、微分的复杂运算，最终输出精准的控制信号。其优势在于能够有效抑制超调，并快速消除静差，这对于要求缓慢升降温的工艺曲线至关重要。

控制指令的执行，依赖于可靠的硬件组合。PID调节器的输出信号驱动的是执行机构，最常见的是调功器或电动调节阀。调功器通过改变施加在加热器（如硅碳棒、电热管）上的功率百分比来控温，这种方式在电窑中应用普遍。如果是燃气窑，则使用电动调节阀来精确调节燃气和助燃空气的流量。分布在每个温区的K型或S型热电偶，负责实时采集窑内温度，并将毫伏信号反馈给调节器，从而形成一个完整的闭环控制。

对辊道窑温度控制系统设计及分析，不能只看稳态精度，动态响应和抗干扰能力同样关键。窑炉运行时面临着多种干扰：制品进入会带走热量，传动辊棒旋转会扰动气流，电压波动或燃气压力变化也会影响加热功率。一个鲁棒性强的设计，必须能平滑地应对这些扰动，避免温度出现大幅震荡。此外，各温区之间存在强烈的耦合效应，相邻温区的温度调整会相互影响。因此，在现代先进控制策略中，会引入模糊控制或前馈补偿，提前预测并抵消这种耦合干扰，让温区之间既能独立调节又能协同工作。

深入的温度控制系统设计及分析，最终要服务于工艺。它必须能够完美地复现预设的烧成曲线，确保每一件产品都经历完全相同的热历程。这不仅要求控制系统本身响应迅速、稳定可靠，还需要对窑体保温、气流组织等机械结构有深刻理解。因为控制系统永远是在既定的设备基础上发挥其效能。一个成功的辊道窑温度控制系统设计及分析，正是在深刻理解热工理论、自动控制原理与具体工艺需求后，所达成的一次软硬件完美协同。
