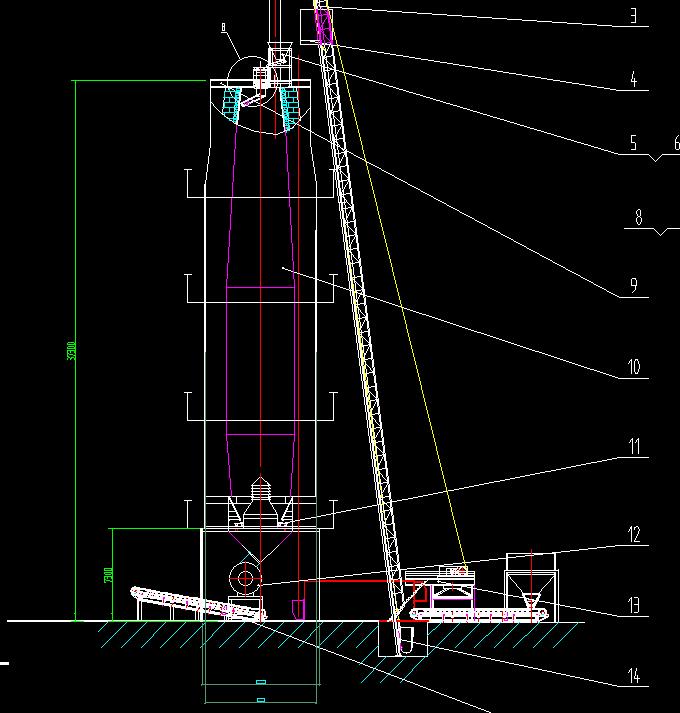

日产200吨石灰立窑是一种高效、连续生产石灰的热工设备，广泛应用于建筑、化工及冶金等行业。在设计和制造立窑时，图纸是关键指导文件，它不仅体现了设备的整体结构，也为生产安装、施工和维护提供了详尽依据。

该石灰立窑的设计产能为日产200吨生石灰，满足大中型生产需求。立窑主要由筒体、喂料系统、点火系统、窑顶排烟装置及窑底出料系统等组成。筒体采用高耐火材料衬砌，以承受高温煅烧环境，同时确保热效率和耐久性。筒体外壁设有保温层，减少热量损失，提高能源利用率。图纸中明确标注了筒体的直径、壁厚及锥形角度，这些参数直接影响气流分布和石灰烧成效果，是设计的核心。

喂料系统设计在筒体顶部，通过螺旋给料机或振动给料机将石灰石均匀送入窑内。图纸详细标注了喂料口的直径、喂料机的型号及安装位置，以保证石灰石均匀分布，防止局部过烧或生料滞留。点火系统位于窑体中部或下部，采用燃气、燃油或煤粉点火方式，图纸对燃烧器的安装角度、燃料喷嘴规格及控制管路位置作了精确标注，从而实现高效燃烧和稳定温度控制。

窑顶排烟装置包括烟囱及烟气收集管路，设计图纸对烟道尺寸、烟囱高度及支撑结构作了明确标示，确保废气顺利排出并利于热量回收。窑底出料系统为锥形底部结构，配合出料阀和水冷装置，将煅烧后的生石灰顺利排出。图纸中对出料口尺寸、阀门规格及控制方式进行了详细设计，以保证生产连续性和安全性。

立窑图纸还标注了辅助设施和安装要求，如窑体支撑基础、检修通道、防护栏及温度测控点。图纸上各部分的尺寸、公差、材料等级及焊接要求均明确标出，为制造加工提供了标准依据。通过图纸可以清晰了解各系统的空间布局、管线布置及关键部件接口，从而指导现场施工和调试。

日产200吨石灰立窑图纸不仅是一份生产设备的设计蓝图，更是保障生产安全、提高煅烧效率和实现节能减排的重要依据。通过对图纸的科学设计和准确执行，能够确保石灰产品质量稳定，降低运行成本，并延长设备使用寿命，为企业的长期生产提供坚实保障。
