石灰竖窑内该工况的专业分析

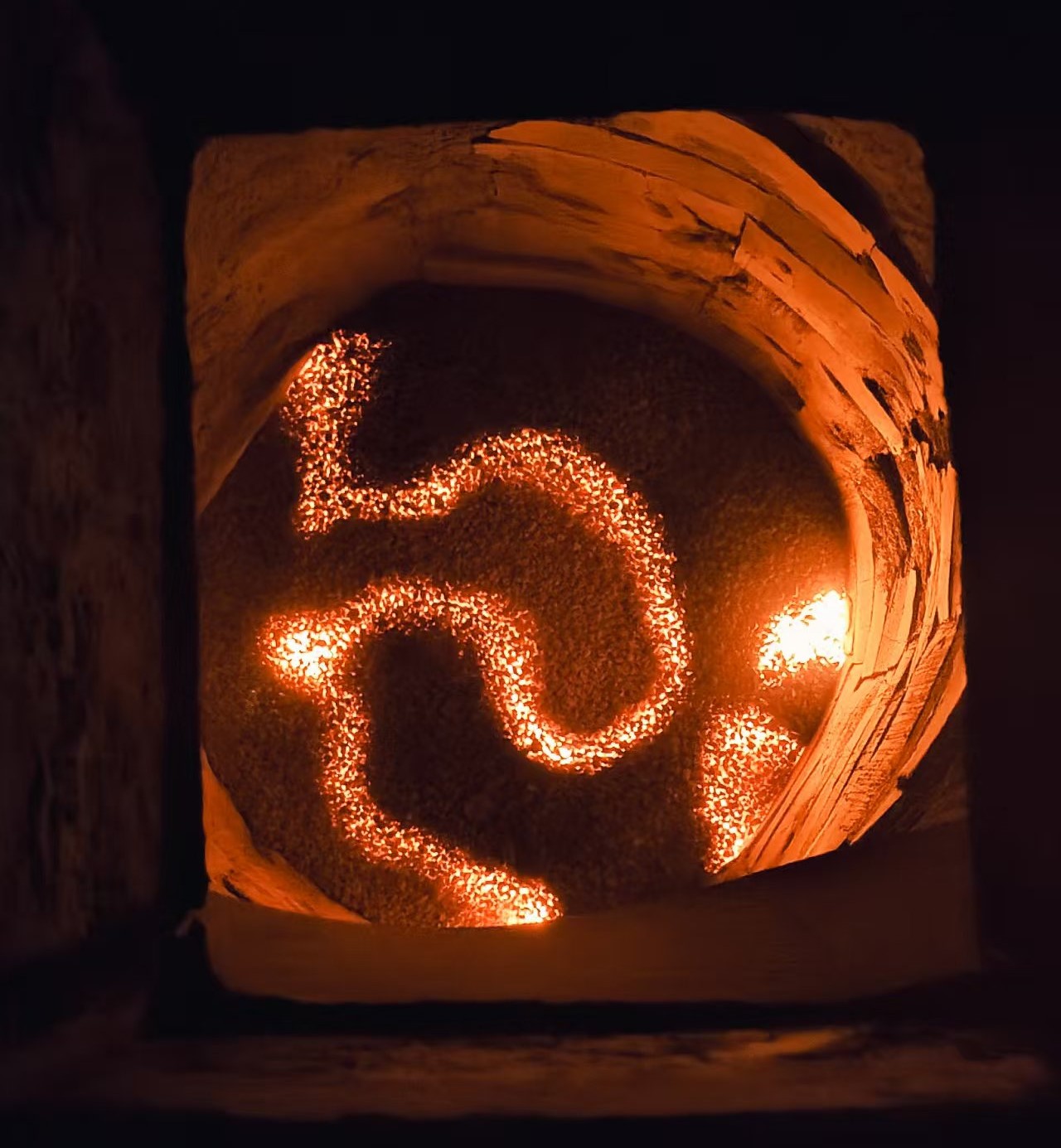

这张图呈现的是石灰混烧竖窑（煤烧竖窑）煅烧带的异常燃烧状态，核心问题为严重偏烧 / 偏火，且已形成不规则蛇形 “火道（风洞）”，属于典型的窑况失衡故障，具体分析如下：
一、现象本质
图中蜿蜒发光的亮带，是窑内料层中形成的局部高温燃烧通道（俗称 “火路”“风洞”）。正常混烧竖窑的煅烧带，应是整个截面均匀、平缓的高温层，火焰 / 高温区呈面状分布，而非线状、蛇形。该亮带是料层中通风阻力极小的通道：空气沿通道快速穿透，燃料在通道内集中燃烧，形成局部超高温；通道外的料层则因通风不足、热量不足，出现严重生烧。这种蛇形形态，说明火道并非单一方向偏斜，而是料层内存在多处局部空洞、粒度分层、结瘤堵塞，导致气流在料层中绕流、窜流，最终形成不规则的燃烧路径。
二、核心成因
1. 布料 / 混料严重不均（混烧竖窑最常见诱因）
石灰石粒度分级严重，小颗粒料集中在某区域，大颗粒料形成空隙通道，气流优先走大颗粒空隙形成火道；煤料混合不均，局部区域煤量过多，集中燃烧形成高温通道；或布料器故障，导致料层厚度、煤量分布完全失衡；窑壁效应加剧，窑壁附近料层空隙大，气流沿壁窜流，若窑壁结瘤、凹凸不平，会进一步引导气流形成蛇形绕流。
2. 通风系统失衡
底部鼓风不均，出灰机、风帽堵塞，导致窑底风压分布不均，气流从阻力小的区域穿透形成火道；窑内结瘤 / 棚料，局部料层结圈、结瘤，堵塞正常通风路径，气流被迫绕流，形成不规则火路。
3. 操作制度不当
出灰不均，单侧出灰过快，导致料层下沉失衡，形成局部空洞，气流窜入形成火道；热工制度波动，加煤量、鼓风量频繁调整，导致煅烧带上下移动，料层结构被破坏，形成窜风通道。
三、工况危害
石灰质量严重不合格：火道区域过烧、硬烧，火道外区域生烧，活性度、CaO 含量完全不达标，成品率大幅下降。
能耗大幅上升：大量空气从火道短路，未参与有效换热就从窑顶排出，热效率骤降，煤耗、电耗大幅增加。
窑炉结构损伤：火道局部温度远超耐火砖耐受温度，会导致窑衬烧损、窑壁开裂，甚至引发窑壁烧穿事故。
生产稳定性崩溃：火道会持续扩大，最终导致窑内 “塌料”“棚料”，被迫停窑检修，严重影响正常生产。
四、调整与根治方案
1. 紧急纠偏操作（短期控窑）
火道区域（亮带对应位置）减煤、停煤，火道外的冷区补煤，平衡火力，严禁在火道区加煤避免火道扩大；火道区关小风门、减小风量，冷区加大送风，强制气流向冷区流动，逐步填平火道；火道对应出灰口减慢出灰速度，冷区出灰口加快出灰，让料层均匀下沉，破坏火道结构。
2. 根治措施（长期解决）
优化布料系统，检查旋转布料器，修复卡顿、偏斜问题，严格控制石灰石粒度，避免分级，优化煤料混合工艺，确保煤料均匀分布；清理窑内结瘤，停窑或慢窑状态下清理窑壁结圈、结瘤，消除气流绕流诱因，优化窑衬结构，减少窑壁效应；稳定热工制度，固定加煤量、鼓风量、出灰量，避免频繁调整，让煅烧带稳定在设计位置，定期检测窑体温度，监控偏烧趋势；升级智能布料、出灰系统，实现料层、风量的精准闭环控制，从根源避免偏烧。
五、正常窑况参考标准
正常混烧竖窑看火孔的窑内状态，应满足：煅烧带呈均匀的亮红色面状，无明显线状、蛇形火道；窑壁温度均匀，无局部发白（超温）、发黑（欠温）；料层下沉平稳，无局部空洞、棚料；成品石灰活性度、生过烧率符合生产标准。
